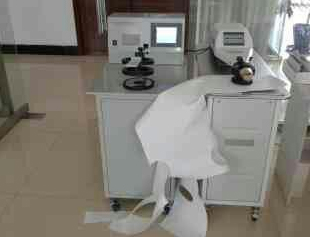

透氣性能測試儀與比進口儀器對驗收成功

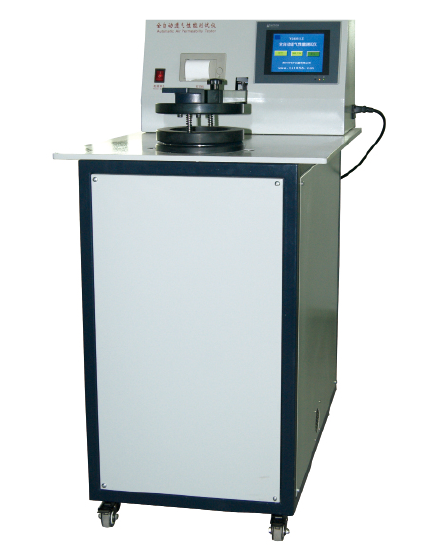

儀器技術描述:
采(cai)用微(wei)機(ji)技術控制、利用高精度低壓差傳感(gan)器(qi)測(ce)(ce)(ce)試各類織造(zao)物、產業用織物、非織造(zao)物、工業濾紙和其他(ta)透(tou)氣性(xing)材料的(de)透(tou)氣量(liang)。有(you)操作簡(jian)單,測(ce)(ce)(ce)量(liang)精確(que)的(de)優點,勿(wu)需裁剪試樣(yang),可以在(zai)樣(yang)品上直接進行測(ce)(ce)(ce)試。試驗是通過測(ce)(ce)(ce)定(ding)孔(kong)(kong)板(ban)兩端的(de)壓差變化(hua),測(ce)(ce)(ce)定(ding)樣(yang)品的(de)透(tou)氣性(xing)能。為了測(ce)(ce)(ce)定(ding)不同透(tou)氣性(xing)的(de)織物,儀器(qi)備有(you)一套(tao)孔(kong)(kong)徑大(da)小不同的(de)孔(kong)(kong)板(ban),供選擇使(shi)用,特(te)別(bie)是在(zai)介于大(da)小不同孔(kong)(kong)徑的(de)測(ce)(ce)(ce)試,都(dou)會有(you)優秀(xiu)的(de)體現。試樣(yang)夾通孔(kong)(kong)測(ce)(ce)(ce)試面積20cm2為儀器(qi)的(de)標準配置(zhi),另外可選配置(zhi)見主要技術指標。
? 重新推導了數學公式,證明了透氣量與透氣率是同一指標;(發表在《紡織標準與質量》期刊上)國內部分同行仍然分為透氣量和透氣率二個測試功能。
? 測試數據可以與瑞士TEXTEST產的FX3300透氣性測試儀保持一致,證明了理論公式的正確性;線性大大優于國內同類產品。
? 相鄰孔板測試范圍交叉部分測試數據一致;(國內同類產品對每個孔板測試范圍進行了分割設定,相鄰二個孔板之間無交叉部分測試數據,以避免測試數據差別過大無法解釋)
? 測試腔直管段直徑長度比例嚴格按節流裝置流量計國家標準設計;有效避免了附加誤差產生。
? 根據質量流量連續性原理,采用標準表法進行儀器全量程標定,方法科學、數據準確;(大大優于內同類產品一個量程僅僅用一個孔板單點標定的缺陷)
測量單位:mm/s,cm³/cm²/s, L/m²/s, L/dm²/min, m³/m²/min cfm :ft³/ft²/min, m³/m²/h
主要技術指標:
1.壓(ya)差范圍:50~500Pa;
2.測量范圍:0.167~15000mm/s;
3.測(ce)量誤(wu)差:≤±2%;
4.被(bei)測(ce)織物厚度:≤12mm;
5.吸風量調節:自動(dong)動(dong)態(tai)調節;
6.試樣(yang)面(mian)積定值圈:20cm2(Ф50mm)標配,(或根據用戶定制一(yi)個試樣(yang)面(mian)積);
其他面積用戶可另行訂購:5cm2;25cm2;38cm2(Ф70mm);50cm2;100cm2;
7.測量(liang)流(liu)量(liang)壓差方式:自動轉換孔(kong)板(ban)式;
8.孔(kong)板(ban):8孔(kong)(自動轉(zhuan)換);
9.孔板轉換(huan):自(zi)適應,自(zi)動切換(huan);
10.顯示方式(shi):大屏幕液晶(jing)中文(wen)顯示;
11.控制方式:微機控制,高(gao)精度低壓差傳感器動態測(ce)(ce)量,專業(ye)測(ce)(ce)試(shi)(shi)(shi)分析軟件包(bao)含(han)專業(ye)數(shu)學模型使測(ce)(ce)試(shi)(shi)(shi)自動完成(cheng),即使介(jie)于大小不(bu)同(tong)孔徑的測(ce)(ce)試(shi)(shi)(shi),都會(hui)保(bao)持測(ce)(ce)試(shi)(shi)(shi)數(shu)據一致;
12.設(she)置方式:數字設(she)定(ding),可根據(ju)需(xu)要切換單位;
13.工作方式:試(shi)樣自(zi)動壓(ya)緊,孔板檢測(ce)風量(liang)流量(liang)穩定(ding)自(zi)適應。
適用標準:GB/T5453、ISO 9237、AFNOR G07-111、 ASTMD 737、 BS 5636、DIN53887、 JISL 1096-A等
1普通紡織品
GB/T 5453-1997紡織品 織物透氣性(xing)的測定
ISO9237-1995紡織(zhi)品 織(zhi)物透氣(qi)性的(de)測定
BS EN ISO9237-1995紡織品 纖維織物透氣性的測定(ding)
DIN EN ISO9237-1995紡織品 纖維織物(wu)透氣性的測(ce)定
EN ISO9237-1995紡織品(pin) 纖維織物透氣性的(de)測定(ding)
ASTM D737-2004(2012)紡織(zhi)品 透氣(qi)性試驗方法(fa)
JIS L1096-8.26A:2010一(yi)般紡織(zhi)品試驗(yan)方(fang)法(fa)
2非織造布
ISO9073-15:2007 紡織品 非織造布試驗方法 第(di)15部(bu)分透氣率測定
BS EN ISO9073-15:2008紡織品 非織造(zao)布試(shi)驗方法 第15部分透氣率測定
DIN EN ISO9073-15:2008紡織品 非織造(zao)布試驗方法 第15部分空氣滲透性測定
EN ISO9073-15:2008紡織品 非織造(zao)布試驗方法(fa) 第15部(bu)分(fen)空(kong)氣滲透性測定
3涂層織物(wu)
BS 3424-16-1995涂層織物測試(shi).第(di)16部分透(tou)氣(qi)性的測定(ding)
4土工(gong)布
GB/T 13764-1992 土(tu)工布透氣性的試驗方法
5紙張
GB/T 22819-2008 高(gao)透(tou)氣(qi)紙張(zhang)透(tou)氣(qi)性的測定
QB/T l461--1992高透(tou)氣紙張(zhang)透(tou)氣性(xing)的(de)測定法
6撓(nao)性(xing)多孔聚合材料
JIS K6400-7-2004 撓性多(duo)孔(kong)聚合材料物理性能的測定(ding) 第7部(bu)分透氣性
7待核實標準 以下(xia)標準尚無實質性內容(rong)錄入(ru),準備日后的(de)完(wan)善中。
AFNOR G07-111、BS 5636、DIN 53887等(deng)透(tou)氣(qi)性能標準。
關于(yu)“透(tou)氣量”和“透(tou)氣率(lv)”
發表在《紡織標準(zhun)與計量》的文(wen)章(zhang)
有人要求對某試樣分別測試其“透氣量”和“透氣率”,因為某種織物透氣性能測試儀上有“透氣量/透氣率”兩種指標。殊不知“透氣量”和“透氣率”是一回事,只是在不同的標準和書籍上的叫法不同而已。出現以上情況是由于對“透氣量”和“透氣率”這一織物透氣性指標的物理意義不明白,對其名稱的歷史演變不知道而致。以下加以說明。
1、“透氣量”和“透氣率(lv)”名稱(cheng)的演變
織(zhi)物(wu)透(tou)氣(qi)(qi)性能的(de)測試由來已久,國產(chan)儀(yi)器最早出現的(de)是寧波紡儀(yi)生產(chan)的(de)“中(zhong)/低壓織(zhi)物(wu)透(tou)氣(qi)(qi)量(liang)儀(yi)”它(ta)的(de)測試指(zhi)標中(zhong)采用“透(tou)氣(qi)(qi)量(liang)”一(yi)詞,后來國家方法(fa)標準“GB 5453-85 織(zhi)物(wu)透(tou)氣(qi)(qi)性試驗方法(fa)”(主(zhu)要起草人:上海紡織(zhi)科學研究院(yuan),黃其善、陶月珍)也沿用了這個單位(wei)名稱,此后一(yi)些文章和(he)書籍便沿用下(xia)去,如(ru)“纖(xian)維和(he)紡織(zhi)品(pin)測試技術(shu)” (李汝勤(qin)、宋均才著)等(deng)等(deng),一(yi)些外文資(zi)料也作(zuo)如(ru)此翻譯(yi)。
國(guo)家方法標(biao)準“GB 5453-85 織(zhi)(zhi)物透(tou)氣(qi)性(xing)試(shi)驗方法” 修(xiu)訂(ding)時,參(can)照(zhao)了“ISO 9237-1995(E)紡(fang)(fang)織(zhi)(zhi)品(pin)織(zhi)(zhi)物透(tou)氣(qi)性(xing)的(de)(de)測(ce)定(ding)”。修(xiu)訂(ding)為“GB/T 5453-1997 紡(fang)(fang)織(zhi)(zhi)品(pin)織(zhi)(zhi)物透(tou)氣(qi)性(xing)的(de)(de)測(ce)定(ding)”(主(zhu)要(yao)起草(cao)人:上海紡(fang)(fang)織(zhi)(zhi)科(ke)學(xue)研究院 李曉雯、麥家俊(jun),國(guo)家紡(fang)(fang)織(zhi)(zhi)標(biao)準研究所 王寶(bao)軍(jun)等)。在主(zhu)要(yao)技術內容上與ISO9237-1995(E)等效。將透(tou)氣(qi)性(xing)指標(biao)由(you)“透(tou)氣(qi)量”改為“透(tou)氣(qi)率”。
透(tou)(tou)氣(qi)性指標(biao)由(you)“透(tou)(tou)氣(qi)量”改為“透(tou)(tou)氣(qi)率”只是名稱的改變(bian),其(qi)物理(li)意義、量綱、單位(wei)、計(ji)算公式都相同。從物理(li)意義講(jiang)“透(tou)(tou)氣(qi)率”比“透(tou)(tou)氣(qi)量”更為確切。“透(tou)(tou)氣(qi)量”容易與透(tou)(tou)過試(shi)樣(yang)的氣(qi)體流量混淆,“透(tou)(tou)氣(qi)率”則更符合各(ge)個標(biao)準的定義。
2、各(ge)文(wen)獻中“透(tou)氣量”和“透(tou)氣率”的物理意義
在(zai)GB 5453-85中(zhong),“透氣量”定(ding)義為(wei):織物兩面在(zai)規定(ding)的壓差下,單(dan)(dan)位(wei)時間內,流(liu)過織物單(dan)(dan)位(wei)面積(ji)(ji)的空氣體積(ji)(ji),單(dan)(dan)位(wei)為(wei):m3/(m2·s)。
在“纖維和紡織(zhi)品測試技術”中:所謂織(zhi)物(wu)透(tou)氣(qi)(qi)性,是指織(zhi)物(wu)兩(liang)面存在壓差的(de)情況下(xia),織(zhi)物(wu)透(tou)過空氣(qi)(qi)的(de)性能。習慣上用透(tou)氣(qi)(qi)量(liang)表示,即織(zhi)物(wu)兩(liang)面在規定的(de)壓差下(xia),單位時間(jian)內流過織(zhi)物(wu)單位面積的(de)空氣(qi)(qi)體(ti)積,單位為L/(m2·s)。
在ISO 9237-1995中,采用的(de)定義(yi):透氣(qi)性 在規定的(de)試(shi)驗面積、壓降(jiang)和時(shi)間條(tiao)件下(xia),氣(qi)流垂直通過(guo)試(shi)樣的(de)速(su)度(du)。
用(yong)下(xia)式計算(suan)透氣率R,用(yong)每秒毫(hao)米表示(shi)
(1)
式中:
—氣流的算數平均值流量,dm³/min(L/min);
A —受試織物面(mian)積,cm²;
167—由dm³/(cm²·min)換(huan)算成mm/s的(de)換(huan)算系數;
在GB/T 5453-1997中,采用的(de)定義:透氣性(xing) 空氣透過織(zhi)物的(de)性(xing)能。以在規定的(de)試驗(yan)面積、壓降和時間(jian)條件下,氣流垂(chui)直通過試樣(yang)的(de)速率表示。
按公式(shi)(2)或(3)計算透氣(qi)率R,結果按GB8170修約至測量范圍的2%。
(mm/s)(2)
(m/s)(3)
式中:—平均氣流量,dm3/min(L/min);
A —試驗面積,cm2;
167—由dm3/(cm2·min)換算成(cheng)mm/s的換算系(xi)數(shu);
0.167—由dm3/(cm2·min)換(huan)算成m/s的(de)換(huan)算系數;
其中式(2)主要(yao)用于稀(xi)疏織物(wu)、非(fei)織造布等(deng)透氣(qi)率(lv)較大的織物(wu)。
由以上可見,“透氣(qi)量(liang)”和“透氣(qi)率”僅(jin)僅(jin)是(shi)名稱的改變,實(shi)質相同。但(dan)是(shi)各標準中(zhong)所規定的壓差及試驗面積(ji)是(shi)有區別的。
3、各標準中(zhong)所規(gui)定的壓差及試驗(yan)面(mian)積的區別及換(huan)算
壓(ya)差(cha)是空氣賴以流動(dong)的(de)必(bi)要條(tiao)件,只(zhi)有在被測織物(wu)兩面保持一定的(de)壓(ya)差(cha),才能在織物(wu)中產生(sheng)流動(dong)。織物(wu)透氣率并不(bu)與織物(wu)兩側壓(ya)差(cha)成線性關系。一般可用下(xia)列冪函數(shu)形式表示:
Q=c+a(ΔP)b (4)
式中(zhong):Q為織(zhi)物透氣率;ΔP為織(zhi)物兩(liang)面(mian)壓差。
系數a、b、c與原料的類別、織物的組織結構、工藝參數及(ji)后(hou)整理等因素有關。
由于織(zhi)物(wu)透(tou)(tou)氣率(lv)并不(bu)與織(zhi)物(wu)兩(liang)側壓差成線性關系,因此(ci)透(tou)(tou)氣率(lv)試(shi)驗應測定(ding)透(tou)(tou)氣率(lv)-壓差曲(qu)線,才能推求出織(zhi)物(wu)的透(tou)(tou)氣性能。但是(shi)這(zhe)樣作試(shi)驗工作量太(tai)大。實用的做法是(shi)規定(ding)固(gu)定(ding)壓差作為透(tou)(tou)氣率(lv)試(shi)驗的基準。
各國(guo)(guo)(guo)(guo)試驗標(biao)準規定的(de)壓差并不一致,美(mei)(mei)國(guo)(guo)(guo)(guo)ANSI/ASTM、D773、FS191/5450及(ji)日(ri)本的(de)JISL1096規定為 127.4Pa(約13mm水(shui)柱(zhu)(zhu));法國(guo)(guo)(guo)(guo)NF G07-111規定為196Pa(約20mm水(shui)柱(zhu)(zhu));德(de)國(guo)(guo)(guo)(guo)DIN53887規定服裝織物為100Pa(10mm水(shui)柱(zhu)(zhu))、降(jiang)落傘織物為160Pa(16mm水(shui)柱(zhu)(zhu))、過濾織物及(ji)工業(ye)用織物為200Pa(20mm水(shui)柱(zhu)(zhu));英(ying)國(guo)(guo)(guo)(guo)BS5636規定為98Pa(約10mm水(shui)柱(zhu)(zhu));ISO9237規定與(yu)德(de)國(guo)(guo)(guo)(guo)相(xiang)(xiang)同;我國(guo)(guo)(guo)(guo)原(yuan)標(biao)準GB 5453-85與(yu)美(mei)(mei)國(guo)(guo)(guo)(guo)相(xiang)(xiang)同;新(xin)標(biao)準則與(yu)ISO相(xiang)(xiang)同。
由于各(ge)試驗標準規(gui)定(ding)(ding)的壓差(cha)并不一致,為便于換(huan)算我國制(zhi)定(ding)(ding)了FZ/T01072-1999 不同壓差(cha)條件下織物透氣量的換(huan)算方法(原ZB W 55001-87)。
FZ/T01072-1999適用(yong)于棉布類(lei)及錦絲(si)綢(chou)類(lei)特種工業用(yong)織物。壓差范圍為3~19mmH2O 。
對不同壓差(cha)條件下測(ce)得的透氣(qi)率按下列公式換算:
QM=QN·KT (5)
(6)
式中:ΔPM——織物兩面壓差為M mmH2O (M=3~19);
ΔPN——織物兩面壓差為N mmH2O (N=3~19);
QM——ΔPM條件下的透氣率,L/m2·s ;
QM——ΔPN條件下的透氣率,L/m2·s ;
KT——換算系數;
b——冪指數(織物流量曲線)
根據試驗(yan),b值取決于織物的類別與組(zu)織并(bing)同(tong)組(zu)織本身的透氣率(lv)有關,如下表所示。
類 別
|
品(pin) 名
|
組 織(zhi)
|
b 值
|
棉布(bu)類
|
原色、本色、染(ran)色平布
|
平紋
|
b=1.3554-0.0926InQ5
|
錦(jin)絲綢(chou)類(lei)
|
錦(jin)絲綢
|
小(xiao)花紋(wen)
|
b=1.0876-0.0791InQ5
|
錦絲及(ji)錦絲66綢
|
斜紋(wen)、1/2斜
|
b=1.4517-0.1285InQ5
|
錦絲(si)綢
|
平紋、平紋格
|
b=1.2614-0.1006InQ5
|
注:Q5代表(biao)織物兩面壓差為5mmH2O條(tiao)件(jian)下的透氣率(lv)。
結論
透(tou)(tou)(tou)氣(qi)性指標由“透(tou)(tou)(tou)氣(qi)量(liang)(liang)”改(gai)為(wei)(wei)“透(tou)(tou)(tou)氣(qi)率(lv)”只是名稱的(de)改(gai)變(bian),其物理意義(yi)、量(liang)(liang)綱、單位、計算公式都相同。從物理意義(yi)講“透(tou)(tou)(tou)氣(qi)率(lv)”比“透(tou)(tou)(tou)氣(qi)量(liang)(liang)”更為(wei)(wei)確切。“透(tou)(tou)(tou)氣(qi)量(liang)(liang)”容(rong)易與透(tou)(tou)(tou)過試樣(yang)的(de)氣(qi)體流量(liang)(liang)混淆(xiao),“透(tou)(tou)(tou)氣(qi)率(lv)”則更符合各個標準的(de)定義(yi)。
