《旋轉摩擦色牢度儀校準規范》編寫說明
時間：19-11-25 09:10
一、任務來源及計劃要求
根據《工業和信息化部辦公廳關于印發2018年行業計量技術規范制修訂計劃的通知》（工信廳科函[2018]210號）和全國紡織計量技術委員會《關于下達2018年紡織計量技術規范制修訂計劃的通知》（紡計委函[2018]2號），批準立項的《旋轉摩擦色牢度儀校準規范》（項目計劃號：JJFZ（紡織）012-2018）由中國紡織工業聯合會歸口，國家紡織計量站上海分站為主要起草單位負責制訂。該計劃要求做好計量測試技術和方法的研究與驗證，完成校準規范征求意見稿、編寫說明、不確定度評定報告和試驗報告等文件的編寫工作，于2019年3月前完成。
二、規范制訂的必要性
隨著改革開放的深入，我國紡織品服裝已經在國際市場占有很大的份額，這就需要接受外國試驗方法標準的考驗。ISO 105 X16，AATCC 116-2013就是國際上制定的用來檢測紡織品經過旋轉摩擦后色牢度變化的試驗方法標準，需要使用旋轉摩擦色牢度儀來檢測。
旋轉摩擦儀主要用于檢測相關紡織品的旋轉摩擦色牢度，特別適用于印花、商標等面積小到難以達到普通摩擦色牢度儀要求的樣品的測試。為了能準確保證該儀器的計量特性準確可靠，制定《旋轉摩擦色牢度儀校準規范》迫在眉睫。
《旋轉摩擦色牢度儀校準規范》的制定可以為旋轉摩擦色牢度儀的生產企業提供技術依據，為企業判斷其采購、使用的旋轉摩擦色牢度儀是否合格提供技術支撐，從而推動紡織品檢測行業向國際化、標準化的方向發展。
三、規范編制過程
1、2018年1月～2018年6月，成立校準規范起草小組，收集和分析國內外織物旋轉摩擦色牢度的試驗方法標準和國內外旋轉摩擦色牢度儀的資料；
2、2018年7月～2018年10月，對各種織物旋轉摩擦色牢度儀計量性能進行測試，對測試方法進行驗證，形成試驗報告；
3、2018年11月～2019年2月，編寫校準規范征求意見稿、測量結果的不確定度評定和編制說明，期間得到紡織行業許多資深專家的指導，并提出了寶貴的修改意見。
4、2019年3月，形成校準規范征求意見稿，在紡織計量技術委員會廣泛征求意見。
四、編制原則
1、本規范按照JJF1071-2010《國家計量校準規范編寫規則》要求進行編寫。
2、校準規范整個內容應與現行有效相關標準相協調，技術內容應具有先進性、科學性和可操作性。
3、在充分調研的基礎上，根據實際情況，確定旋轉摩擦色牢度儀的計量特性、校準條件、校準項目、校準方法等。
4、選擇合適的標準器和校準方法，校準方法應通過實驗驗證確認，力求方法簡單科學，準確可靠。
5、規范中的文字表述力求層次分明，語句簡明，公式表達準確，量和單位使用規范。
五、規范制定說明
1、本規范制訂依據：
校準規范編寫格式依據JJF1071-2010 《國家計量校準規范編寫規則》和JJF1059.1-2012《測量不確定度評定與表示》為基礎性系列規定進行編寫。
本規范制訂依據是GB/T 29865-2013《紡織品 色牢度試驗 耐摩擦色牢度 小面積法》、AATCC116 - 2013 Colorfastness to Crocking: Rotary Vertical Crockmeter Method。
2、本規范制定主要內容
2.1適用范圍
本規范規定了旋轉摩擦色牢度儀的計量特性和校準方法，適用于旋轉摩擦色牢度儀的校準。
2.2概述
旋轉摩擦色牢度儀適用于GB/T 29865-2013《紡織品 色牢度試驗 耐摩擦色牢度 小面積法》、AATCC116 - 2013 Colorfastness to Crocking: Rotary Vertical Crockmeter Method。旋轉摩擦色牢度儀基本原理試樣放置于摩擦頭下，摩擦頭和壓重砝碼對試樣施加一定的力，并在旋轉機構的帶動下以順時針旋轉摩擦405°后，再逆時針旋轉摩擦同樣角度的方式對試樣的摩擦色牢度進行試驗。經過試驗后，再結合標準樣卡進行評級。
2.3 旋轉摩擦儀實物圖

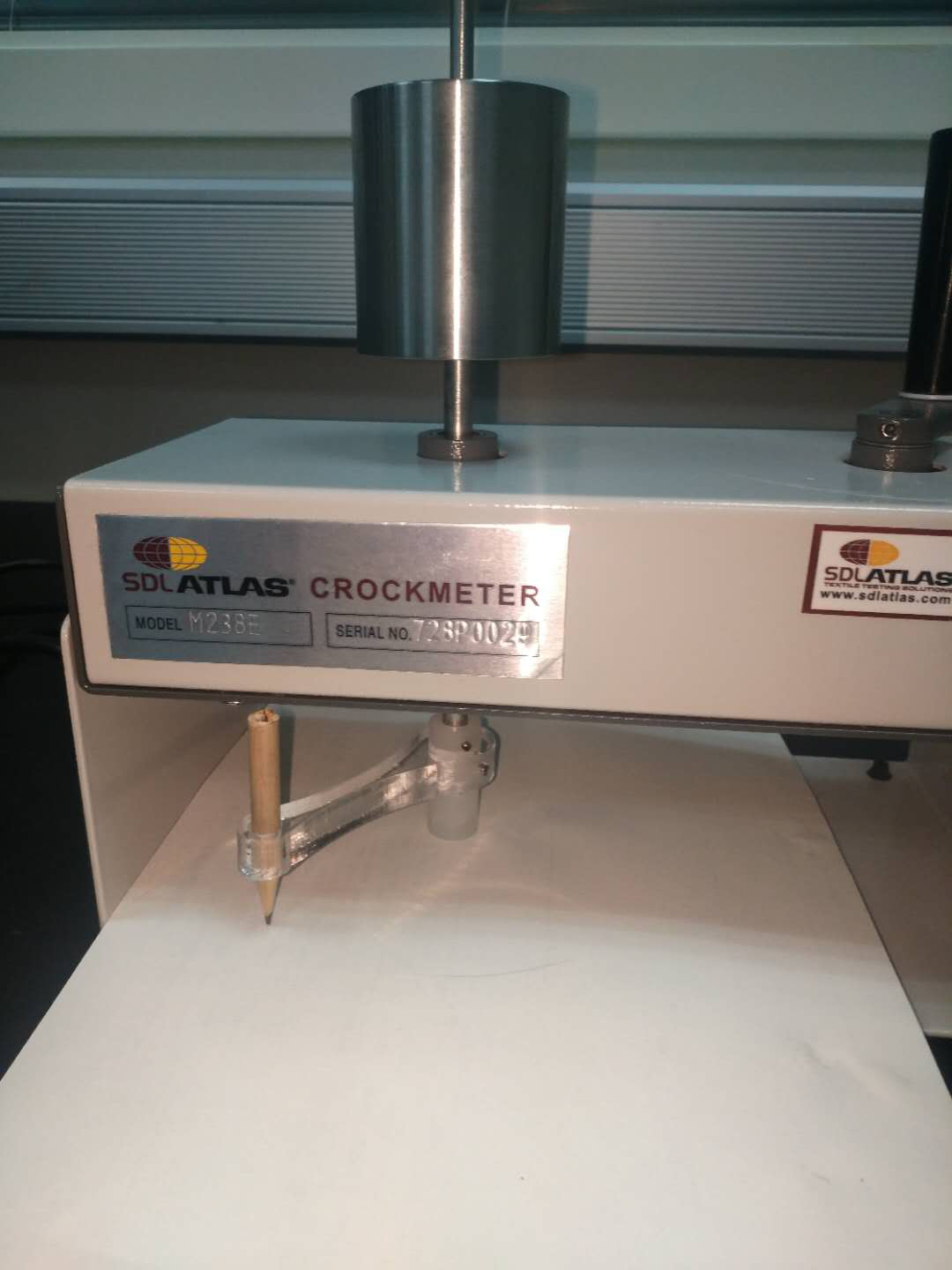

SDL ATLAS公司 M238E 旋轉摩擦儀

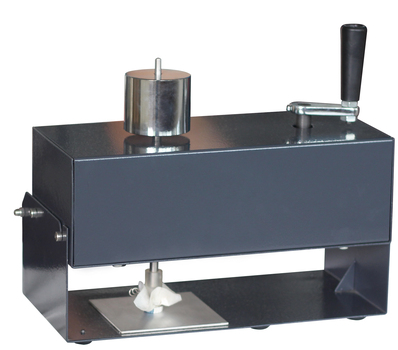

萊州元茂儀器有限公司 Y571LC旋轉式摩擦儀
2.4 計量特性
2.4.1 摩擦頭尺寸： Φ(16±0.1) mm，或者根據不同方法標準為Φ(25±0.1) mm。
2.4.2 摩擦頭向下壓力： 摩擦頭與壓重砝碼給試樣施加的壓力為(11.1± 0.5) N。
2.4.3 摩擦頭旋轉角度： 摩擦頭順時針旋轉角度為405°± 3°，逆時針旋轉角度同樣為405°± 3°。
2.5計量特性參數制定及方法說明
2.5.1 本規范的摩擦頭尺寸、摩擦頭向下壓力的計量特性參考了GB/T 29865-2013《紡織品 色牢度試驗 耐摩擦色牢度 小面積法》， ATCC116 - 2013 Colorfastness to Crocking: Rotary Vertical Crockmeter Method試驗方法的要求。
2.5.2 磨擦頭向下壓力的校準方法參考了JJG(紡織) 027-2010《染色摩擦色牢度儀校準規范》，但由于儀器結構有所不同，用測力計直接將磨擦頭和壓重砝碼一起吊離工作面比較困難——繩子吊在磨擦頭處，繩子中段會碰到摩擦儀的外殼。如果把繩子吊在壓重砝碼處，由于沒有專門用來固定繩子的地方，壓重砝碼又比較重，也很難測得壓力。因此，本規范取下壓重砝碼，單獨用電子天平秤量質量，再轉換為重力。取下壓重砝碼后，單獨用測力計和繩子測量磨擦頭壓力就簡單多了，可以把繩子在磨擦頭上端打結，再勾在測力計上測量壓力。最后把壓重砝碼重力與磨擦頭壓力的和就是儀器對試樣的向下壓力。
2.5.3 在測量旋轉角度時，由于需要采用幾何作圖，因此作圖時筆跡的粗細、圓形的直徑都會對測量結果產生一定的測量誤差。建議校準機構如果一定要校準旋轉角度，可以制作一些專用夾具（如下圖所示），盡可能加大所畫圓形的直徑，這樣可以有效減少測量角度時的誤差。
3 校準方法的實踐及驗證
根據所校準項目，通過試驗手段來驗證本規范的校準方法。期間委托廣州纖維產品檢測研究院在相近時間，對上海紡織集團檢測標準有限公司的旋轉摩擦儀按本規范方法進行現場計量校準，證實校準規范中所描述的對被校準器具的技術指標要求，對標準器具及其它校準配套設備的選擇以及采用的校準方法是正確可行的，校準結果的不確定度是合適的，具體試驗結果請見實驗報告。
六、重大分歧意見的處理情況
無。
七、行業計量技術規范中涉及專利的聲明
無。
八、與現行相關法規、規章及相關計量技術規范的協調性
目前未發現有相關類似的該類型儀器校準規范。
九、其它應當予以說明的事項
無。
