?
更多在線咨詢
旺旺客服一：
旺旺客服二：
QQ客服一：
QQ客服二：
當前位置：
織物透水及防水的各種測試方法、機理以及使用儀器
時間：20-06-19 01:43
█ 織物透水及防水性能測試
織物的透水性能稱做透水性。與之相反的性能稱為防水性或抗滲透性。織物容易被水沾濕的特性，主要與織物表面性能有關，因此，可以稱之為表面抗濕性。織物由于各自的用途不同，所以，其表面抗濕性能要求也不同。用做雨衣、帳篷、船帆等織物需要有良好的防水性能，而過濾性用途的織物則需要有良好的透水性能。一些戶外用途的成衣，如風雨衣等，也對防水性有一定的要求。
測試織物防水性能的方法主要有：
A、靜水壓法：織物一側受到靜水壓力的作用，當靜水壓逐漸加大，織物另一則滲出水時，以靜水壓的水柱高度表示織物的透水性。此方法主要是測試織物的透水性能。
B、另一種方法是噴淋試驗，主要是測試織物的防水性能。
█ 織物透水（防水）性能有哪幾種測試方法和儀器？
織物透水(防水)性測試儀器是紡織行業經常使用的測試儀器，針對不同的標準和要求會有不同的測試儀器要求，目前織物透水(防水)性測試儀器常用的有，耐靜水壓試驗儀、噴淋式拒水性能測試儀(織物沾水性測試儀)、防雨性測試儀、毛細管效應測定儀，分別對應靜水法、噴淋法、雨淋法、吸芯法這樣四種透水性測試方法，下面將對這四種方法分別進行介紹。
測量織物的透水性或防水性就是要測其拒水性或導水性，隨織物實際使用情況不同而采用不同的方法，并以各種相應的指標來表示織物的透水性或防水性。

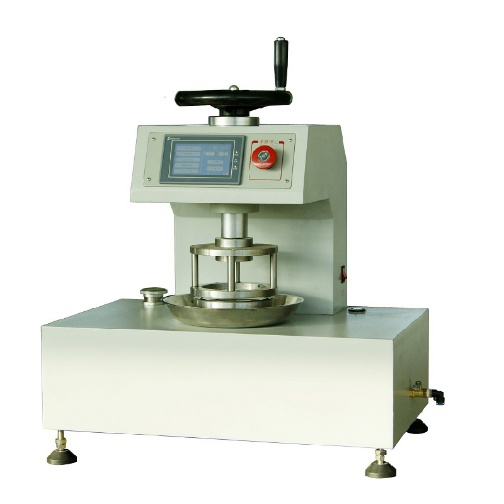

1. 靜水壓法(織物耐靜水壓試驗儀)
靜水壓法是指在一定的水壓下織物的滲水能力，它適用于所有種類的織物，包括那些經過防水整理的織物。織物的防水性與纖維、紗線和織物結構的抗水能力有關，所測結果與水噴淋和雨淋到織物表面是不一樣的。用靜水壓法測織物的防水性，有靜壓法和動壓法。
靜壓法是在織物的一側施加靜水壓，測量在此靜水壓下的出水量、出水滴時間、在一定出水量時的靜水壓值。靜水壓值可以是水柱高，也可以是壓強。實測中，采用測定單位面積、單位時間內的透水量(mL/cm2·h)。對于防水性織物，測量當試樣另一面出現水滴所需的時間，或經過一定時間后觀察另一面所出現的水珠數量。
動壓法的原理與靜壓法一樣，只是P是變量。它是在試樣的一面施以等速增加的水壓P，直到另一面被水滲透而顯出一定數量的水珠，所強加的水壓P。此法比較適用于涂層織物或結構緊密的織物，用靜水壓反應織物的防水性能，靜水壓大的織物防水性能強，靜水壓小的織物防水性能弱。導水性織物，吸濕能力很強，遇水就濕，沒有抗水性，也不會產生靜水壓。
在AATCC 127-2003測試方法實驗中，將待測樣品沿著對角線方向最少取3塊大小面積為200mm×200mm的樣品。樣品的兩面防水性不一樣，做好標記，用(21±2)℃的蒸餾水進行測試，測試面積為100cm2，測試面接觸水，水壓以速度為60mbar/min(或10mm/s)遞增，若在樣品上有3處不同地方滲出水滴，則測試達到終點。但若在距離樣品夾3mm以內的地方滲出的水滴，是無效的。所測結果為在相同條件下3個測試樣的平均值。測試值越大，表示水滲出樣品所需的壓力值越大，其防水性越好。

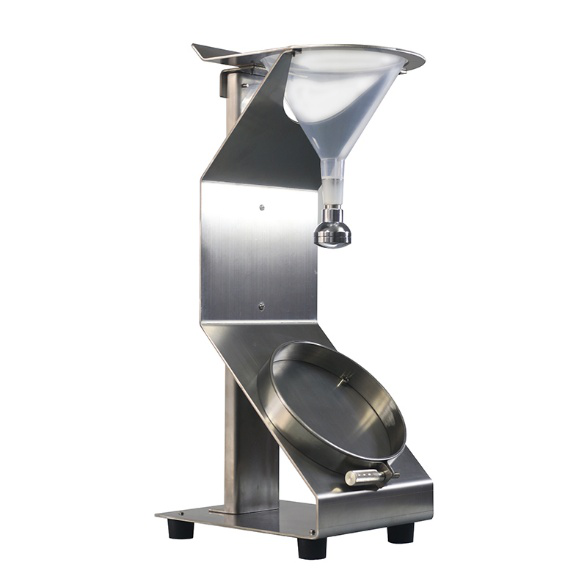

2. 噴淋法 (噴淋式拒水性能測試儀)
噴淋法是通過連續噴水或滴水到試樣上，觀察試樣在—定時間后表面的水漬特征，與各種潤濕程度的樣照對比，來評定織物的防水性。噴淋法是模擬衣物在淋到細雨時被淋濕的程度。這種方法適用于所有的經過防水處理的織物和未處理的織物，測得的防水結果與纖維、紗線、織物的處理以及織物結構有很大的關系。
在AATCC 22-2005測試方法中，將測試樣用直徑為152.4mm的鐵環固定樣品，樣品處于張緊狀態，表面平整沒有皺。將250mL蒸餾水從標準噴頭以45°噴淋，在噴嘴下方150mm處的試樣，噴淋時間25～30s。將帶樣品的鐵環底部輕敲固體物一次，測試面與固體物相對，然后再將鐵環旋轉180°輕敲一次后，將噴淋的試樣表面與標準圖卡進行對照、評級，評價織物的拒水性。評價級別有5個等級，5級為最好，1級為最差。5級——測試的樣品面上沒有沾水滴;4級——測試的樣品面上有輕微的濕點;3級——測試的樣品面上有明顯的雨淋點滴;2級——測試的樣品面上有部分濕潤;1級——測試的樣品面全部濕了。
3. 雨淋法(防雨性測試儀)
雨淋法是模擬大雨時，測試織物露在空氣中的拒水性。這個方法適用于任何經過或未經過拒水整理的織物。在不同的速度水的沖擊強度下，測量單層織物或復合織物的抗沖擊滲水性。測試結果與織物中的纖維、紗線、織物結構的拒水性能有關。其原理就是將測試樣品包住已稱重的吸水紙，測試結束后再次稱量吸水紙，兩次重量差就是樣品的透水量。要求吸水紙測試前后質量差不超過1g;若是質量差大于5g，說明織物抗水性很差。
實驗中用雨淋測試儀測試，AATCC 35-2006測試方法是將試樣的后面放一個15.2cm×15.2cm的標準吸水紙，稱重標準吸水紙，精確到0.1g。在垂直的剛性面上，將試樣夾在試樣夾持器上，試樣放在噴淋的中間位置，距離噴嘴30.5cm，水平地將(27±1)℃的水流直接噴淋到試樣上，持續5min。噴淋結束后，小心的取下吸水紙，迅速稱重，精確至0.1g。計算吸水紙在5min噴淋時間內重量的增加，取其測試數據的平均值。若是大于5.0g，則報告為+5.0g或>5.0g。

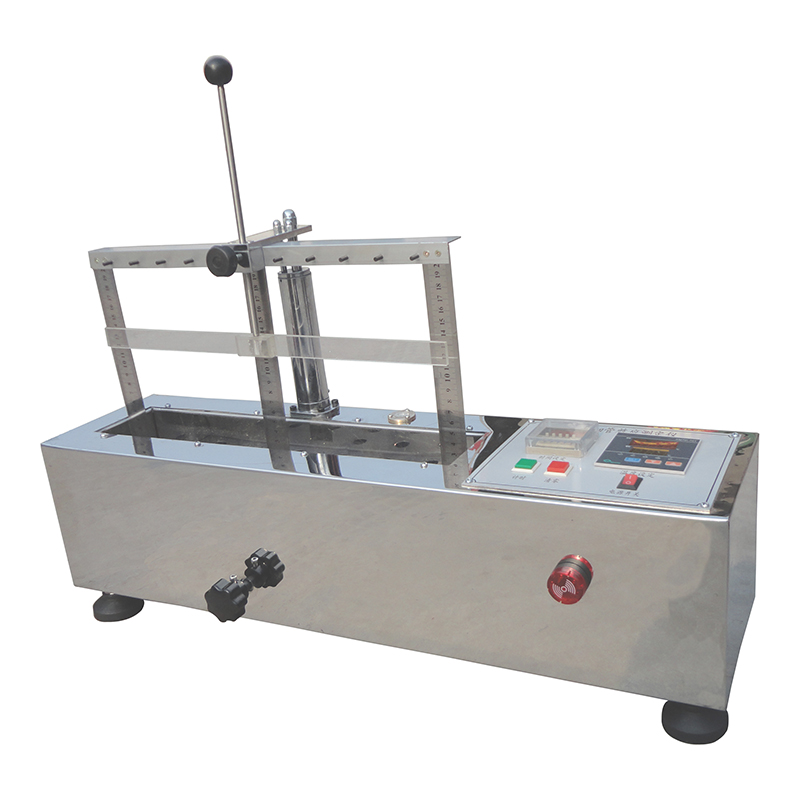

4. 芯吸法(毛細管效應測定儀)
芯(xin)(xin)吸(xi)(xi)(xi)法(fa)是(shi)目前最(zui)常(chang)用、最(zui)簡單地直接測(ce)試(shi)(shi)織物(wu)的(de)(de)(de)(de)吸(xi)(xi)(xi)水(shui)(shui)(shui)(shui)性方(fang)法(fa)。通常(chang)將測(ce)試(shi)(shi)樣剪成長(chang)條(tiao)形(xing)，測(ce)試(shi)(shi)樣品一(yi)端懸掛在(zai)鐵架臺上(shang)，另(ling)一(yi)端接觸水(shui)(shui)(shui)(shui)面(或浸(jin)入水(shui)(shui)(shui)(shui)中一(yi)定高(gao)度(du)(du)(du))，浸(jin)一(yi)定時(shi)間(f)后，測(ce)量水(shui)(shui)(shui)(shui)通過(guo)織物(wu)的(de)(de)(de)(de)毛細管和纖(xian)維孔隙所爬(pa)升的(de)(de)(de)(de)高(gao)度(du)(du)(du)(h)。導水(shui)(shui)(shui)(shui)性好的(de)(de)(de)(de)織物(wu)，吸(xi)(xi)(xi)水(shui)(shui)(shui)(shui)性強，吸(xi)(xi)(xi)水(shui)(shui)(shui)(shui)速(su)度(du)(du)(du)(即(ji)芯(xin)(xin)吸(xi)(xi)(xi)速(su)度(du)(du)(du))快，單位(wei)時(shi)間內爬(pa)升高(gao)度(du)(du)(du)大，即(ji)導水(shui)(shui)(shui)(shui)高(gao)度(du)(du)(du)高(gao)。若是(shi)在(zai)測(ce)試(shi)(shi)過(guo)程中，由于(yu)(yu)織物(wu)結(jie)構、纖(xian)維、紗線(xian)和顏(yan)色的(de)(de)(de)(de)關(guan)系，水(shui)(shui)(shui)(shui)的(de)(de)(de)(de)爬(pa)升過(guo)程不(bu)是(shi)很明顯，肉(rou)眼(yan)不(bu)能很好觀(guan)察，此時(shi)可(ke)以(yi)在(zai)水(shui)(shui)(shui)(shui)中加入一(yi)點著色劑。芯(xin)(xin)吸(xi)(xi)(xi)速(su)度(du)(du)(du)(v)在(zai)微觀(guan)上(shang)取決于(yu)(yu)纖(xian)維的(de)(de)(de)(de)物(wu)理、化學性質和液體(ti)分子的(de)(de)(de)(de)熱平(ping)衡過(guo)程;在(zai)宏觀(guan)上(shang)取決于(yu)(yu)孔隙的(de)(de)(de)(de)形(xing)態與方(fang)向。芯(xin)(xin)吸(xi)(xi)(xi)速(su)度(du)(du)(du)為水(shui)(shui)(shui)(shui)在(zai)單位(wei)時(shi)間內上(shang)升的(de)(de)(de)(de)高(gao)度(du)(du)(du)值，即(ji)v(cm/s)=h/t。導水(shui)(shui)(shui)(shui)性的(de)(de)(de)(de)強弱關(guan)系著芯(xin)(xin)吸(xi)(xi)(xi)速(su)度(du)(du)(du)的(de)(de)(de)(de)大小(xiao)。故可(ke)以(yi)用芯(xin)(xin)吸(xi)(xi)(xi)來測(ce)試(shi)(shi)織物(wu)的(de)(de)(de)(de)導水(shui)(shui)(shui)(shui)能力。
織物的透水性能稱做透水性。與之相反的性能稱為防水性或抗滲透性。織物容易被水沾濕的特性，主要與織物表面性能有關，因此，可以稱之為表面抗濕性。織物由于各自的用途不同，所以，其表面抗濕性能要求也不同。用做雨衣、帳篷、船帆等織物需要有良好的防水性能，而過濾性用途的織物則需要有良好的透水性能。一些戶外用途的成衣，如風雨衣等，也對防水性有一定的要求。
測試織物防水性能的方法主要有：
A、靜水壓法：織物一側受到靜水壓力的作用，當靜水壓逐漸加大，織物另一則滲出水時，以靜水壓的水柱高度表示織物的透水性。此方法主要是測試織物的透水性能。
B、另一種方法是噴淋試驗，主要是測試織物的防水性能。
█ 織物透水（防水）性能有哪幾種測試方法和儀器？
織物透水(防水)性測試儀器是紡織行業經常使用的測試儀器，針對不同的標準和要求會有不同的測試儀器要求，目前織物透水(防水)性測試儀器常用的有，耐靜水壓試驗儀、噴淋式拒水性能測試儀(織物沾水性測試儀)、防雨性測試儀、毛細管效應測定儀，分別對應靜水法、噴淋法、雨淋法、吸芯法這樣四種透水性測試方法，下面將對這四種方法分別進行介紹。
測量織物的透水性或防水性就是要測其拒水性或導水性，隨織物實際使用情況不同而采用不同的方法，并以各種相應的指標來表示織物的透水性或防水性。
1. 靜水壓法(織物耐靜水壓試驗儀)
靜壓法是在織物的一側施加靜水壓，測量在此靜水壓下的出水量、出水滴時間、在一定出水量時的靜水壓值。靜水壓值可以是水柱高，也可以是壓強。實測中，采用測定單位面積、單位時間內的透水量(mL/cm2·h)。對于防水性織物，測量當試樣另一面出現水滴所需的時間，或經過一定時間后觀察另一面所出現的水珠數量。
動壓法的原理與靜壓法一樣，只是P是變量。它是在試樣的一面施以等速增加的水壓P，直到另一面被水滲透而顯出一定數量的水珠，所強加的水壓P。此法比較適用于涂層織物或結構緊密的織物，用靜水壓反應織物的防水性能，靜水壓大的織物防水性能強，靜水壓小的織物防水性能弱。導水性織物，吸濕能力很強，遇水就濕，沒有抗水性，也不會產生靜水壓。
在AATCC 127-2003測試方法實驗中，將待測樣品沿著對角線方向最少取3塊大小面積為200mm×200mm的樣品。樣品的兩面防水性不一樣，做好標記，用(21±2)℃的蒸餾水進行測試，測試面積為100cm2，測試面接觸水，水壓以速度為60mbar/min(或10mm/s)遞增，若在樣品上有3處不同地方滲出水滴，則測試達到終點。但若在距離樣品夾3mm以內的地方滲出的水滴，是無效的。所測結果為在相同條件下3個測試樣的平均值。測試值越大，表示水滲出樣品所需的壓力值越大，其防水性越好。
2. 噴淋法 (噴淋式拒水性能測試儀)
在AATCC 22-2005測試方法中，將測試樣用直徑為152.4mm的鐵環固定樣品，樣品處于張緊狀態，表面平整沒有皺。將250mL蒸餾水從標準噴頭以45°噴淋，在噴嘴下方150mm處的試樣，噴淋時間25～30s。將帶樣品的鐵環底部輕敲固體物一次，測試面與固體物相對，然后再將鐵環旋轉180°輕敲一次后，將噴淋的試樣表面與標準圖卡進行對照、評級，評價織物的拒水性。評價級別有5個等級，5級為最好，1級為最差。5級——測試的樣品面上沒有沾水滴;4級——測試的樣品面上有輕微的濕點;3級——測試的樣品面上有明顯的雨淋點滴;2級——測試的樣品面上有部分濕潤;1級——測試的樣品面全部濕了。
3. 雨淋法(防雨性測試儀)
實驗中用雨淋測試儀測試，AATCC 35-2006測試方法是將試樣的后面放一個15.2cm×15.2cm的標準吸水紙，稱重標準吸水紙，精確到0.1g。在垂直的剛性面上，將試樣夾在試樣夾持器上，試樣放在噴淋的中間位置，距離噴嘴30.5cm，水平地將(27±1)℃的水流直接噴淋到試樣上，持續5min。噴淋結束后，小心的取下吸水紙，迅速稱重，精確至0.1g。計算吸水紙在5min噴淋時間內重量的增加，取其測試數據的平均值。若是大于5.0g，則報告為+5.0g或>5.0g。
4. 芯吸法(毛細管效應測定儀)
上一篇：深度認識摩擦色牢度測試 下一篇：檢測 |保溫性能測試、標準現狀分析
